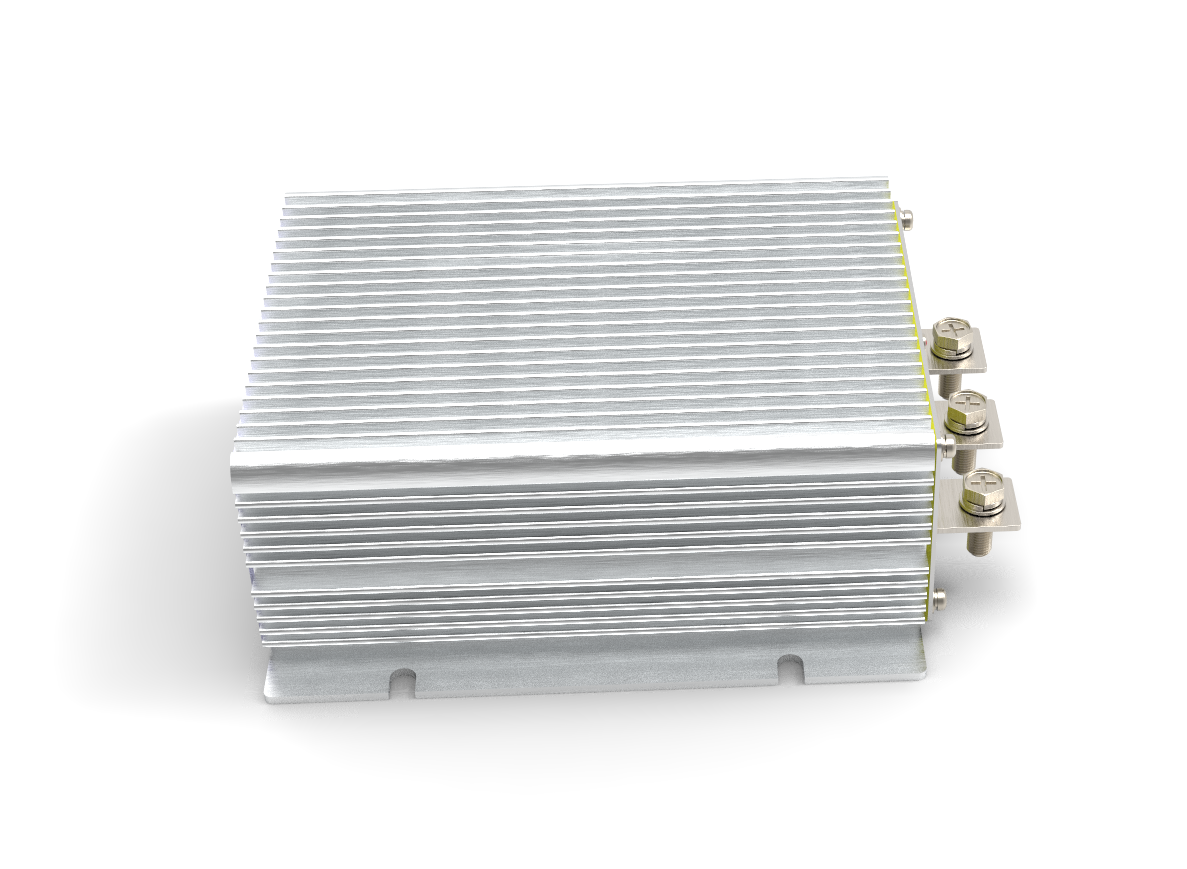

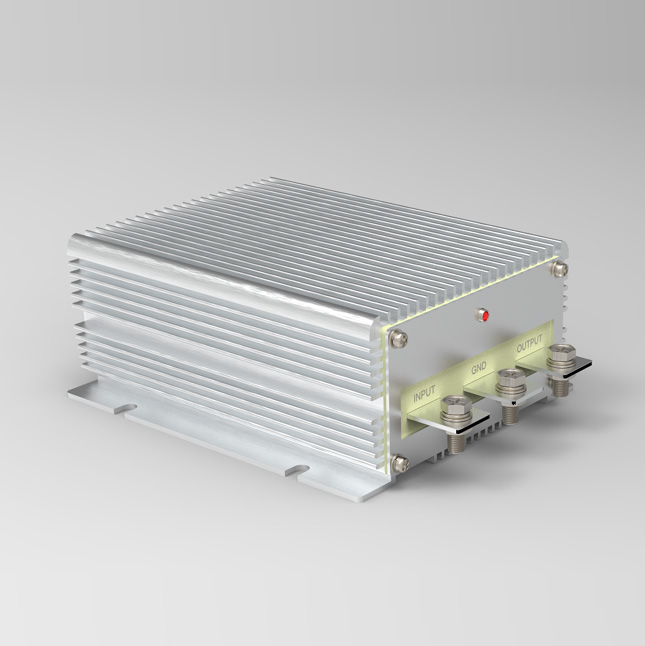

300-1000W非隔離DC-DC轉換器FDD系列
產品特性：
◆ 輸入電壓范圍：12VDC（額定值） 10-20VDC 24V（額定值）18-40V 48V（額定值） 30-60V
◆ 穩定的輸出電壓為 6V-48v 可選
◆ 輸出**電流 10-60A 可選
◆ 輸出功率300W-1000W
◆ 線性調節率：±1%
◆ 負載調節率：±1%
◆ 電壓精度：±2%
◆ 效率**可達95%
◆ 自冷，容易安裝
  • 產品詳情

產品特性：

◆ 輸入電壓范圍：12VDC（額定值） 10-20VDC   24V（額定值）18-40V 48V（額定值） 30-60V

◆ 穩定的輸出電壓為 6V-48v 可選

◆ 輸出**電流 10-60A 可選

◆ 輸出功率300W-1000W

◆ 線性調節率：±1%

◆ 負載調節率：±1%

◆ 電壓精度：±2%

◆ 效率**可達95%

◆ 自冷，容易安裝

◆ 2年質保

◆ 過流保護：當輸出電流大于設定值時，輸出電壓逐漸降低，直到無電壓輸出

◆ 過溫保護：外殼溫度≥85℃時， 電源轉換器停止工作，無電壓輸出

◆ 低壓保護 ：輸入電壓低于設定值時，輸出電壓逐漸降低，直到無電壓輸出

◆ 參照標準：EN 61000-6-3：2007 / A1：2011 / AC：2012 EN 55014- 1 ：2006 / A2：2011 EN 60950- 1 ：2006 / AC：2011

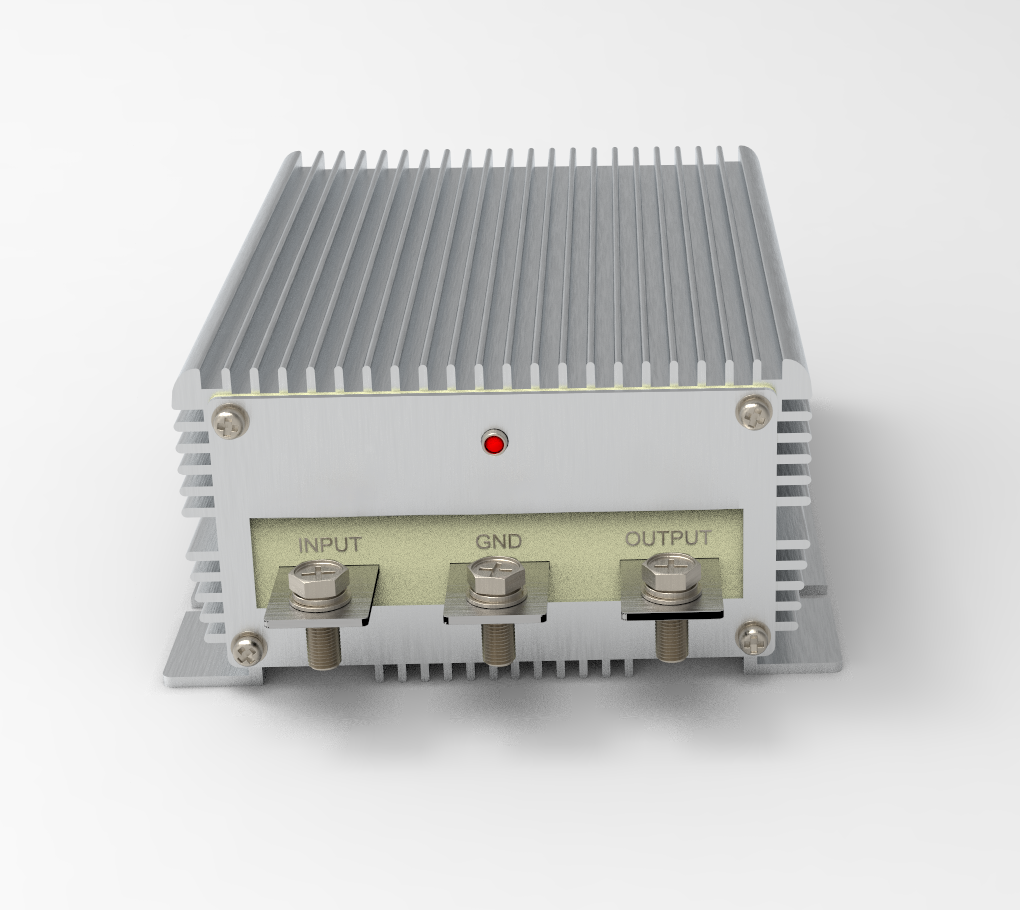

接線定義：

OUTPUT+：負載正*

GND： 電池負*/負載負*

INPUT+： 電池正*


型號：


輸入電壓

（Vac）

輸入電壓

（范圍）

輸出電壓

（Vdc）

**輸出電流（A）

紋波pk-pk

(mv)

效率（Typ）

型號

12

10-20

24

30

300

95%

FDD30-12S24

12

10-20

28

20

300

95%

FDD20-12S28

12

10-20

28

30

300

95%

FDD30-12S28

12

10-20

48

10

500

95%

FDD10-12S48

12

10-20

48

15

500

95%

FDD15-12S48

24

18-40

12

50

200

95%

FDD50-24S12

24

18-40

48

20

500

95%

FDD20-24S48

48

30-60

12

50

200

95%

FDD50-48S12

48

30-60

12

60

200

95%

FDD60-48S12

48

30-60

24

40

300

95%

FDD40-48S24

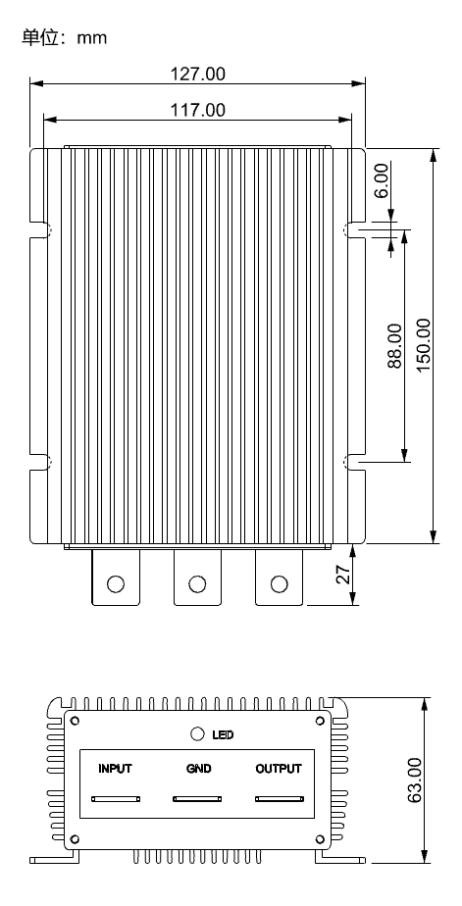

外型尺寸與引腳定義：
