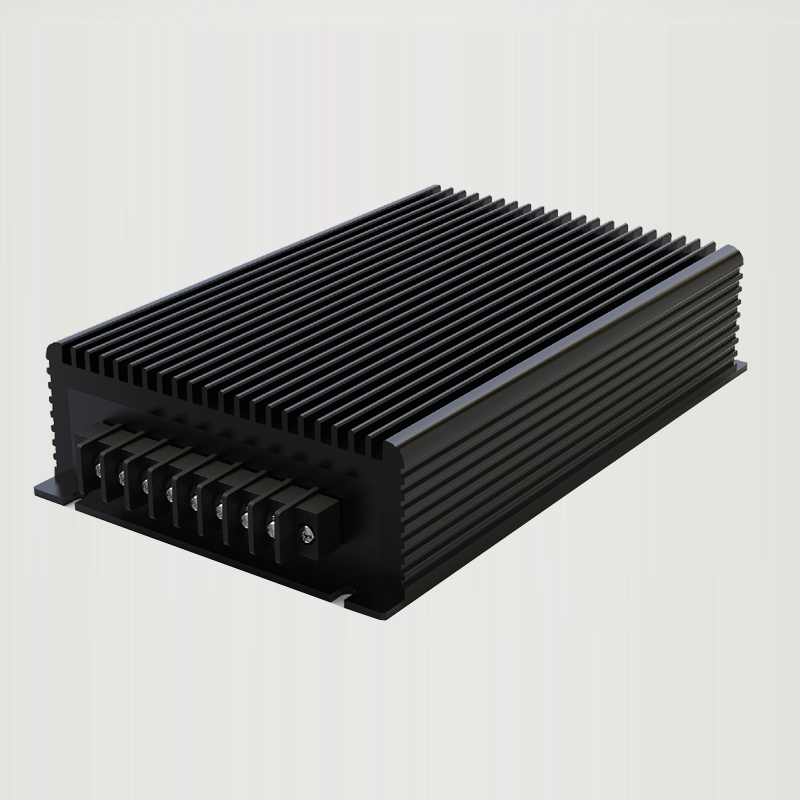

200-300W MAF系列

特性:
◆ 輸入寬頻噪聲濾波
◆ 輸入浪涌電流抑制電路
◆ 符合UL1950、IEC950安全規程
◆ 外型設計美觀
◆ 接線端子出線方式
◆ 散熱效果好
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。

產品詳情

特性:

◆ 輸入寬頻噪聲濾波

◆ 輸入浪涌電流抑制電路

◆ 符合UL1950、IEC950安全規程

◆ 外型設計美觀

◆ 接線端子出線方式

◆ 散熱效果好

條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。

輸入特性：

電壓范圍：220 VAC(額定值）176-264 VAC

輸出特性：

電壓精度	±2%
電壓調整率(主路)	±0.5%
負載調整率(主路)	±0.5%
電流限制點	120%(Typ)
輸出電流	3-60A任選
輸出電壓	5-48V
功率	200-300w

一般特性：

工作頻率		100 - 200 KHz
絕緣電阻		200 MΩ
絕緣強度		輸入-輸出	>1500VAC/1min (漏電流<5mA)
		輸入-外殼	>1500VAC/1min (漏電流<5mA)
		輸出-外殼	>500 VDC/1min
		主路-副路	>500 VDC/1min
環境特性	工作殼溫	工業品	-25 - +85℃
		軍 I	-40 - +85℃
		軍 II	-55 - +85℃
	存儲溫度	工業品	-45 - +105℃
		軍品	-55 - +105℃

保護特性：

1、輸入欠壓保護

2、輸出短路保護

3、過溫保護

4、輸出過流保護

型號：

輸入電壓(Vac)		輸入電壓(范圍)	輸出電壓 (Vdc)	輸出電流 (A)	紋波pk-pk(mv)	效率 (Typ)	型號
單路	220	176-264	05	60	200	85%	MAF300-220S05
	220	176-264	12	25	120	86%	MAF300-220S12
	220	176-264	24	12.5	200	87%	MAF300-220S24
	220	176-264	48	6.25	300	88%	MAF300-220S48
雙路	220	176-264	05&24	15&8	100&200	81%	MAF300-220D12&24
	220	176-264	12&24	8.3&8.3	120&200	83%	MAF275-220D05&24
	220	176-264	12&19	8.3&10.5	120&190	83%	MAF300-220D12&19

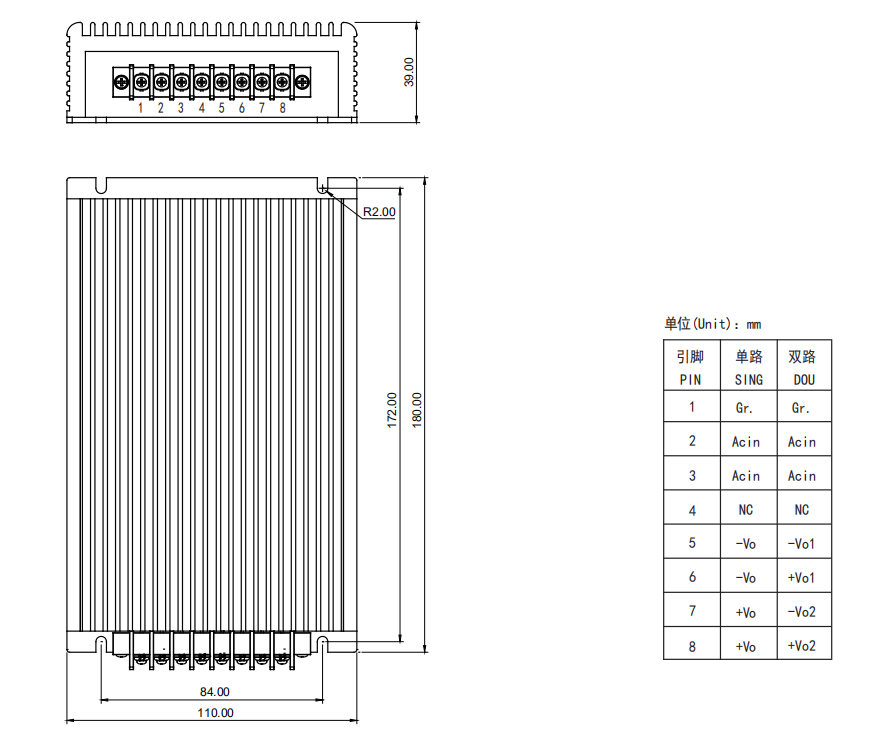

外型尺寸與引腳定義：
