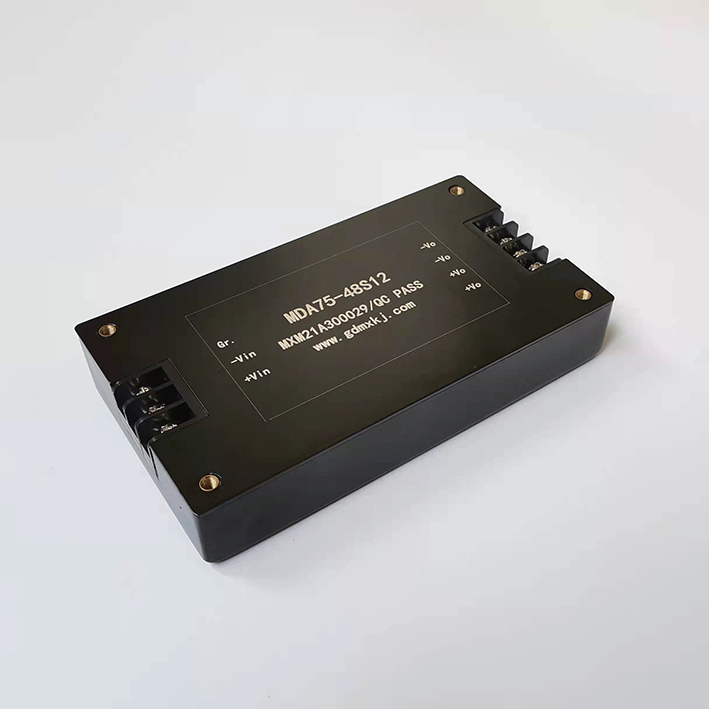

30-100W MDA系列
特性:
◆ 輸入π型濾波
◆ 高功率密度
◆ 2倍，4倍電壓輸入
◆ 高可靠性，長壽命設計
◆ 安裝方便，雙端出線
◆外觀設計美觀
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。輸入特性：電壓范圍：12VDC（額定值） 9-18 VDC
  • 產品詳情

特性:

◆ 輸入π型濾波

◆ 高功率密度

◆ 2倍，4倍電壓輸入

◆ 高可靠性，長壽命設計

◆ 安裝方便，雙端出線

◆ 外觀設計美觀


條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。


輸入特性：

電壓范圍：

12VDC（額定值）       9-18 VDC            四倍輸入 18 VDC（（額定值） 9-36 VDC

24 VDC（額定值）      18-36 VDC

48 VDC（額定值）      36-72 VDC

110VDC（額定值）     66-154 VDC


輸出特性：


電壓精度±2%
電壓調整率(主路)±0.5%
負載調整率(主路)

±0.5%

電流限制點120%(Typ)
輸出電流2-10A任選
輸出電壓5-48V
功率30-100w


一般特性：


工作頻率
100 - 200 KHz
絕緣電阻
200 MΩ
絕緣強度
輸入-輸出
>1500  VDC
輸入-外殼>1050  VDC
輸出-外殼>500 VDC
環境特性工作殼溫工業品-25 - +85℃
軍 I
-40 - +85℃
軍 II-55 - +85℃
存儲溫度
工業品-45 - +105℃
軍品-55 - +105℃


保護特性：

1、輸入欠壓保護

2、輸入過壓保護

3、過溫保護

4、輸出過流保護

5、輸出短路保護


型號：


輸入電壓(Vac)
輸入電壓(范圍)輸出電壓 (Vdc)輸出電流 (A)紋波pk-pk(mv)效率 (Typ)型號
單路189-36126.2512083%MDA75-18S12
189-36243.1320084%MDA75-18S24
2418-36128.33
120
84%MDA100-24S12
2418-36244.16200
86%MDA100-24S24
4836-72128.3312085%MDA100-48S12
48
36-72244.1620086%MDA100-48S24
11066-154128.3312084%MDA100-110S12
11066-154244.1620086%MDA100-110S24
雙路2418-3605&123&480&12082%MDA75-24D05&12
4836-7212&241.5&2120&20083%MDA75-48D12&24

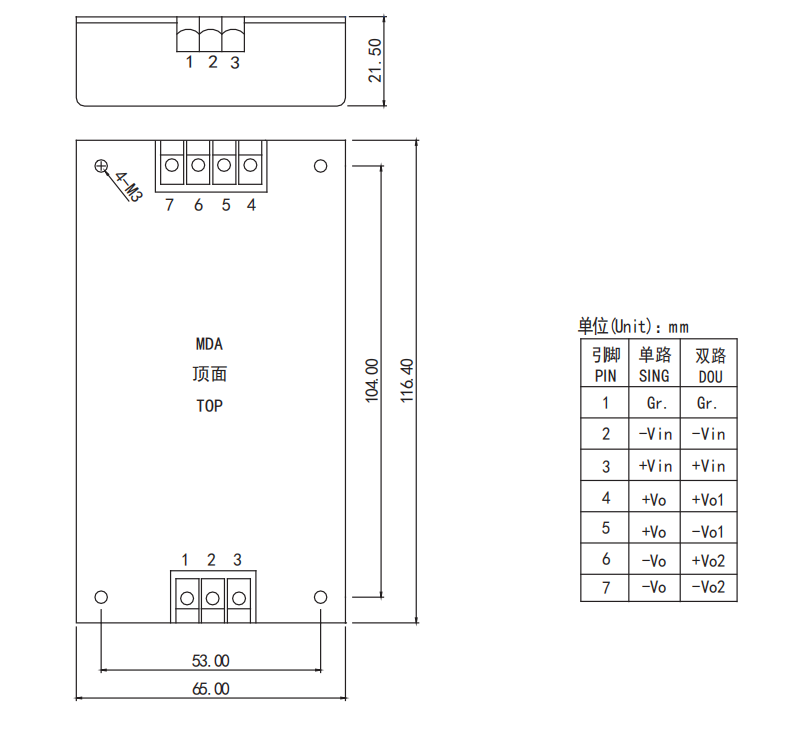

外型尺寸與引腳定義：
