特性:
◆ 可用于太陽能光伏
◆ 外型美觀、散熱效果好
◆ 效率高
◆ 自然冷卻
◆ 高低電壓輸入可選
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。
輸入特性：
電壓范圍：
12VDC（額定值） 9-18 VDC 四倍輸入 18 VDC（（額定值） 9-36 VDC
24 VDC（額定值） 18-36 VDC
48 VDC（額定值） 36-72 VDC
110VDC（額定值） 66-154 VDC
輸出特性：
| 電壓精度 | ±2% |
| 輸出電壓調整范圍 | ±10% |
| 電壓調整率（主路） | ±0.5% |
| 負載調整率（主路） | ±0.5% |
| 電流限制點 | 120%(Typ) |
| 輸出電流 | 2-10A任選 |
| 輸出電壓 | 5-48V |
| 功率 | 40-200w |
一般特性：
| 工作頻率 | 100 - 200 KHz | ||
| 絕緣電阻 | 200 MΩ | ||
| 絕緣強度 | 輸入-輸出 | >1500 VDC | |
| 輸入-外殼 | >1050 VDC | ||
| 輸出-外殼 | >500 VDC | ||
| 環境特性 | 工作殼溫 | 工業品 | -25 - +85℃ |
| 軍 I | -40 - +85℃ | ||
| 軍 II | -55 - +85℃ | ||
| 存儲溫度 | 工業品 | -45 - +105℃ | |
| 軍品 | -55 - +105℃ | ||
保護特性：
1、輸入欠壓保護
2、輸入過壓保護
3、過溫保護
4、輸出過流保護
5、輸出短路保護
型號：
| 輸入電壓(Vac) | 輸入電壓(范圍) | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波pk-pk(mv) | 效率 (Typ) | 型號 | |
| 單路 | 18 | 9-36 | 12 | 8.33 | 120 | 83% | MDB100-18S12 |
| 18 | 9-36 | 24 | 4.16 | 200 | 84% | MDB100-18S24 | |
| 24 | 18-36 | 12 | 12.5 | 120 | 85% | MDB150-24S12 | |
| 24 | 18-36 | 24 | 6.25 | 200 | 86% | MDB150-24S24 | |
| 48 | 36-72 | 12 | 12.5 | 120 | 84% | MDB150-48S12 | |
| 48 | 36-72 | 24 | 6.25 | 200 | 86% | MDB200-48S24 | |
| 110 | 66-154 | 12 | 12.5 | 120 | 84% | MDB150-110S12 | |
| 110 | 66-154 | 24 | 8.33 | 200 | 86% | MDB200-110S24 | |
| 110 | 66-154 | 48 | 4.16 | 300 | 86% | MDB200-110S48 | |
| 550 | 200-800 | 24 | 3.13 | 200 | 78% | MDB75-550S24 | |
| 600 | 400-800 | 12 | 8.33 | 120 | 80% | MDB100-600S12 | |
| 650 | 100-1200 | 15 | 2.67 | 150 | 76% | MDB40-650S15 | |
| 800 | 300-1300 | 24 | 4.16 | 200 | 86% | MDB100-800S24 | |
| 雙路 | 24 | 18-36 | 05&12 | 10&8.33 | 100&120 | 82% | MDB150-24D05&12 |
| 24 | 18-36 | 12&24 | 4&4.16 | 120&200 | 84% | MDB150-24D12&24 | |
| 24 | 18-36 | 05&24 | 10&4.16 | 100&200 | 83% | MDB150-24D05&24 | |

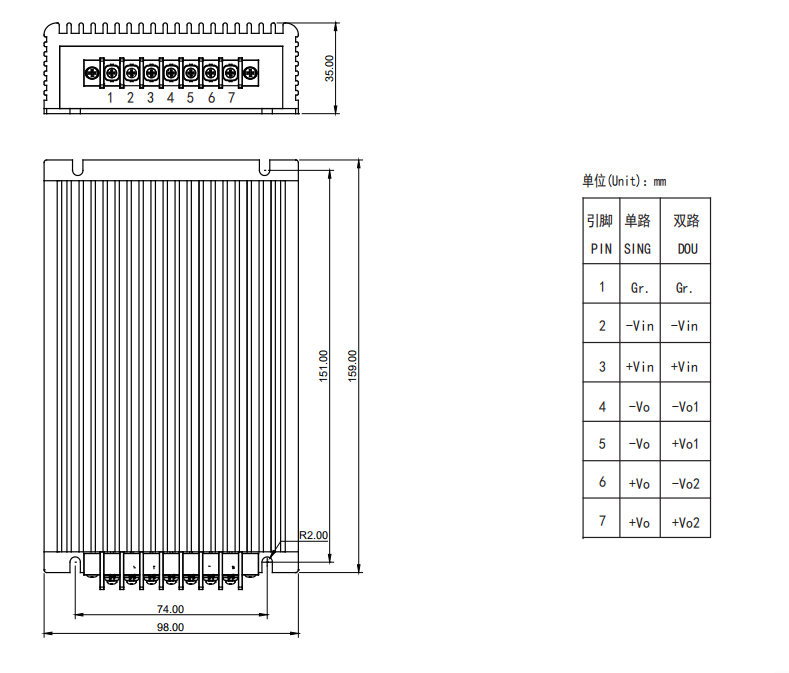

外型尺寸與引腳定義：
