特性:
◆ 高低電壓輸入可選
◆ 2倍電壓輸入
◆ LLC電路、效率高
◆ 安裝方便，單端出線
◆ 外形美觀、散熱效果好
◆ 高可靠性，長壽命設計
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。
輸入特性：
電壓范圍：
12 VDC（額定值） 9-18 VDC
24 VDC（額定值） 18-36 VDC
48 VDC（額定值） 36-72 VDC
110VDC（額定值） 66-154 VDC
600VDC（額定值） 400-800 VDC
輸出特性：
| 電壓精度 | ±2% |
| 電壓調整率（主路） | ±0.5% |
| 負載調整率（主路） | ±0.5% |
| 電流限制點 | 120%(Typ) |
| 輸出電流 | 5-80A任選 |
| 輸出電壓 | 12-110V |
| 功率 | 500-1000w |
一般特性：
| 工作頻率 | 100 - 200 KHz | ||
| 絕緣電阻 | 200 MΩ | ||
| 絕緣強度 | 輸入-輸出 | >1500 VDC | |
| 輸入-外殼 | >1050 VDC | ||
| 輸出-外殼 | >500 VDC | ||
| 環境特性 | 工作殼溫 | 工業品 | -25 - +85℃ |
| 軍 I | -40 - +85℃ | ||
| 軍 II | -55 - +85℃ | ||
| 存儲溫度 | 工業品 | -45 - +105℃ | |
| 軍品 | -55 - +105℃ | ||
保護特性：
1、輸入欠壓保護
2、輸出過壓保護
3、過溫保護
4、輸出過流保護
5、輸出短路保護
型號：
| 輸入電壓(Vac) | 輸入電壓(范圍) | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波pk-pk(mv) | 效率 (Typ) | 型號 | |
| 單路 | 12 | 9-18 | 12 | 41.6 | 150 | 85% | MDI500-12S12 |
| 24 | 18-36 | 12 | 66.6 | 150 | 86% | MDI800-24S12 | |
| 24 | 18-36 | 24 | 41.6 | 200 | 88% | MDI1000-24S24 | |
| 48 | 36-72 | 24 | 41.6 | 200 | 89% | MDI1000-48S24 | |
| 110 | 66-154 | 110 | 7.27 | 600 | 89% | MDI800-110S110 | |
| 110 | 66-154 | 48 | 20.8 | 300 | 89% | MDI1000-110S48 | |
| 600 | 400-800 | 24 | 41.6 | 200 | 89% | MDI1000-600S24 | |
| 600 | 400-800 | 110 | 9.1 | 400 | 89% | MDI1000-600S110 | |

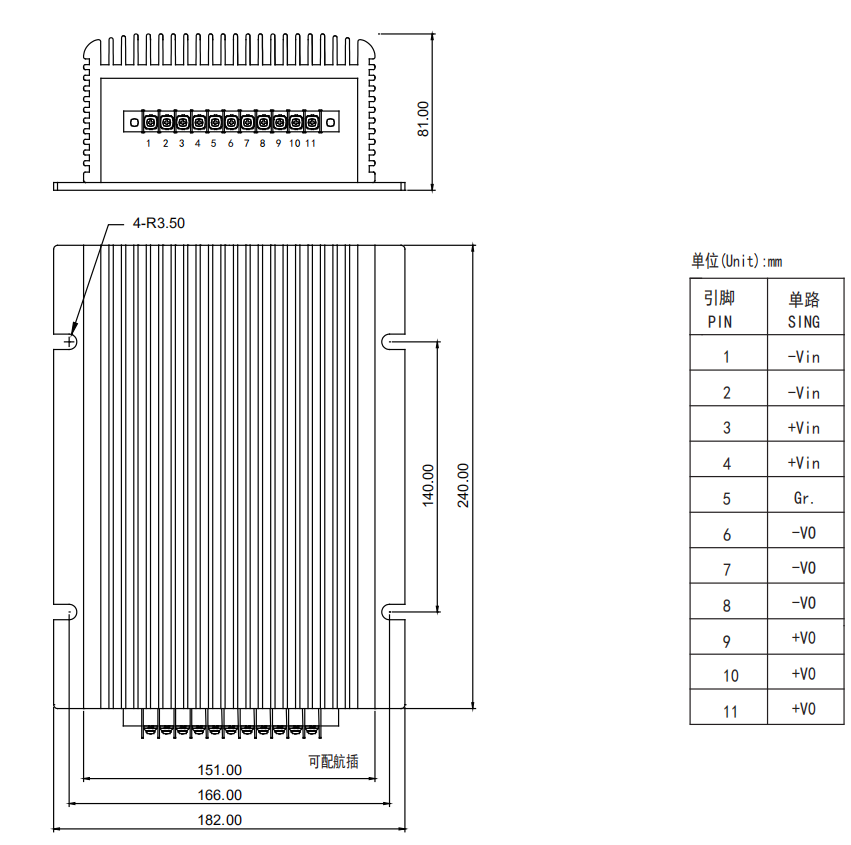

外型尺寸與引腳定義：
