40-200W MDC系列
特性:
◆ 高低電壓輸入可選
◆ 大電路，大功率輸出
◆ 滿負荷效率可達85%
◆ 高可靠性，長壽命設計
◆ 自然冷卻，可附加散熱器
◆ 快速動態響應
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。
  • 產品詳情

特性:

◆ 高低電壓輸入可選

◆ 大電路，大功率輸出

◆ 滿負荷效率可達85%

◆ 高可靠性，長壽命設計

◆ 自然冷卻，可附加散熱器

◆ 快速動態響應


條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。


輸入特性：

電壓范圍：

12VDC（額定值）       9-18 VDC            四倍輸入 18 VDC（（額定值） 9-36 VDC

24 VDC（額定值）      18-36 VDC

48 VDC（額定值）      36-72 VDC

110VDC（額定值）     66-154 VDC


輸出特性：


電壓精度±2%
輸出電壓調整范圍±10%
電壓調整率（主路）

±0.5%

負載調整率（主路）
±0.5%
電流限制點120%(Typ)
輸出電流2-10A任選
輸出電壓5-48V
功率40-200w


一般特性：


工作頻率
100 - 200 KHz
絕緣電阻
200 MΩ
絕緣強度
輸入-輸出
>1500  VDC
輸入-外殼>1050  VDC
輸出-外殼>500 VDC
環境特性工作殼溫工業品-25 - +85℃
軍 I
-40 - +85℃
軍 II-55 - +85℃
存儲溫度
工業品-45 - +105℃
軍品-55 - +105℃


保護特性：

1、輸入欠壓保護

2、輸入過壓保護

3、過溫保護

4、輸出過流保護

5、輸出短路保護


型號：


輸入電壓(Vac)
輸入電壓(范圍)輸出電壓 (Vdc)輸出電流 (A)紋波pk-pk(mv)效率 (Typ)型號
單路189-36128.3312083%MDC100-18S12
189-36244.1620084%MDC100-18S24
2418-361212.5
120
85%MDC150-24S12
2418-36246.25200
86%MDC150-24S24
4836-721212.512084%MDC150-48S12
48
36-72246.2520086%MDC200-48S24
11066-1541212.512084%MDC150-110S12
11066-154248.3320086%MDC200-110S24
11066-15448
4.16300
86%MDC200-110S48
雙路2418-3605&1210&8.33100&12082%MDC150-24D05&12
2418-3612&244&4.16120&20084%MDC150-24D12&24
24
18-3605&2410&4.16100&20083%MDC150-24D05&24

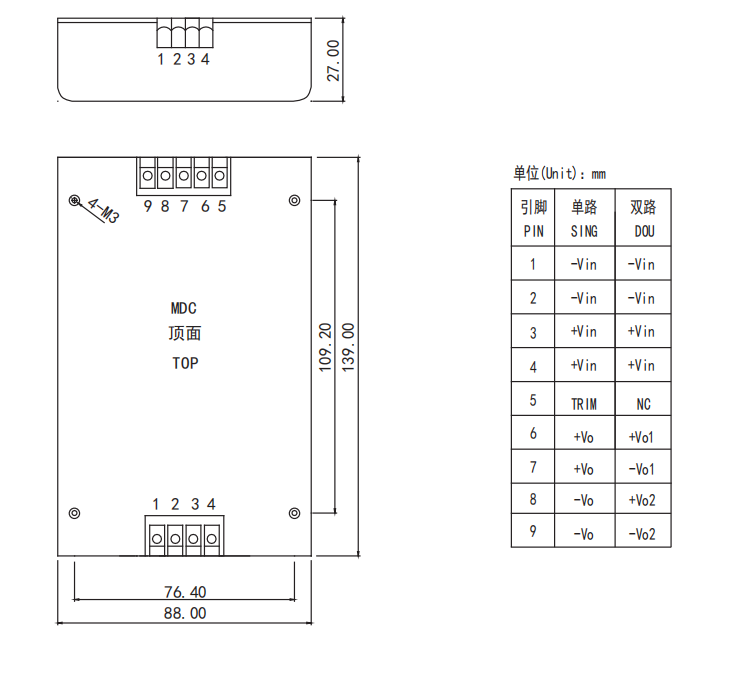

外型尺寸與引腳定義：
