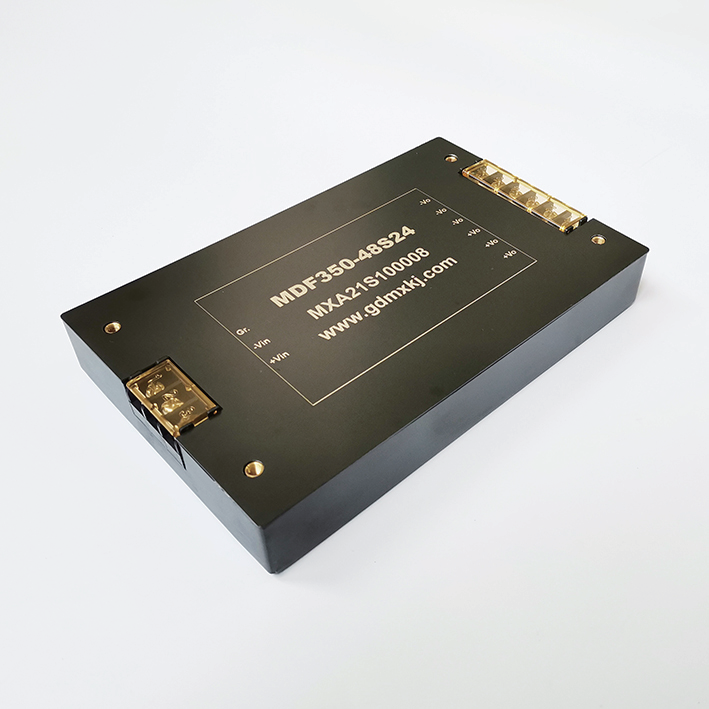

MDF100-350W電源模塊
特性:
◆ 高低電壓輸入可選
◆ 2倍電壓輸入
◆ 輸出短路保護
◆ 安裝方便
◆ 多路、獨立輸出可選
◆高可靠性，長壽命設計
條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。
  • 產品詳情

特性:

◆ 高低電壓輸入可選

◆ 2倍電壓輸入

◆ 輸出短路保護

◆ 安裝方便

◆ 多路、獨立輸出可選

◆ 高可靠性，長壽命設計


條件：除特殊指定外，所有參數測試條件為：室溫25℃,標稱輸入電壓，純阻性標稱負載。


輸入特性：

電壓范圍：

12VDC（額定值）       9-18 VDC

24 VDC（額定值）      18-36 VDC

48 VDC（額定值）      36-72 VDC

110VDC（額定值）     66-154 VDC

600VDC（額定值）     400-800 VDC


輸出特性：


電壓精度±2%
電壓調整率(主路)±0.5%
負載調整率(主路)

±0.5%

電流限制點120%(Typ)
輸出電流5-40A任選
輸出電壓5-48V
功率100-350w


一般特性：


工作頻率
100 - 200 KHz
絕緣電阻200 MΩ
絕緣強度
輸入-輸出
>1500 VDC
輸入-外殼>1050 VDC
輸出-外殼>500 VDC
環境特性工作殼溫工業品-25 - +85℃
軍 I
-40 - +85℃
軍 II-55 - +85℃
存儲溫度
工業品-45 - +105℃
軍品-55 - +105℃


保護特性：

1、輸入欠壓保護

2、輸出過壓保護

3、過溫保護

4、輸出過流保護

4、輸出短路保護


型號：


輸入電壓(Vac)
輸入電壓(范圍)輸出電壓 (Vdc)輸出電流 (A)紋波pk-pk(mv)效率 (Typ)型號
單路2418-362414.5820089%MDF350-24S24
4836-722414.5820089%MDF350-48S24
11066-154122512088%MDF300-110S12
11066-1542412.520089%MDF300-110S24
600400-8002412.5200
89%MDF300-600S24
雙路2418-3605&1210&1080&12084%MDF170-24D05&12
2418-3605&2410&5100&20084%MDF170-24D05&24
2418-3612&248&4120&20085%MDF200-24D12&24
三路
2418-3605&12&246&8&480&120&20084%MDF230-24T05&12&24
4836-7205&12&246&8&480&120&20084%MDF230-48T05&12&24

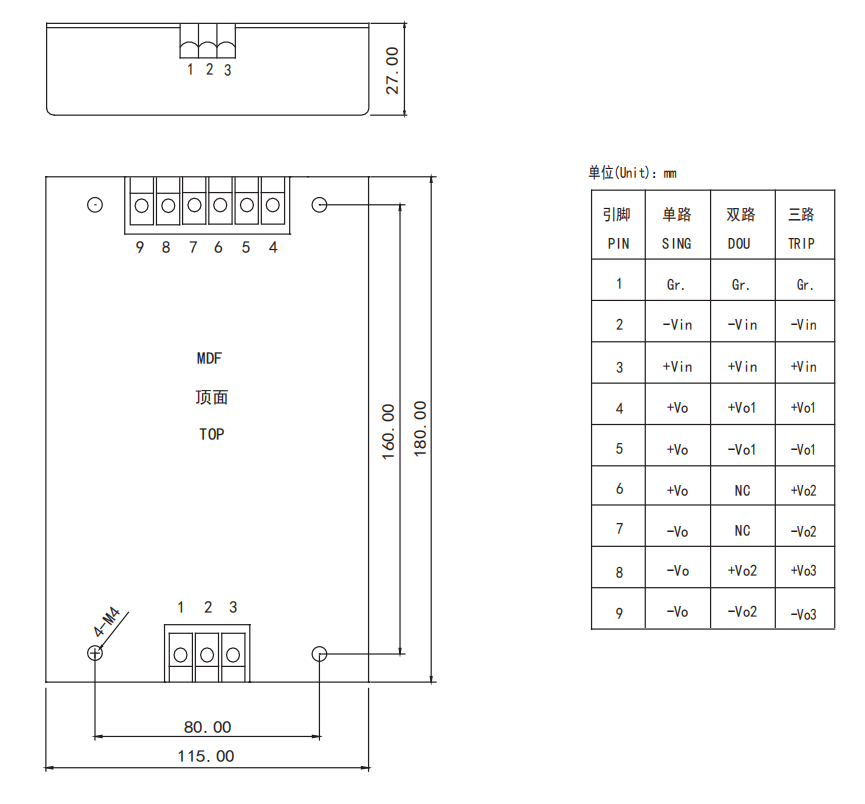

外型尺寸與引腳定義：
