MDG200-300W
特性:
◆ 高低電壓輸入可選
◆ 2倍,4倍電壓輸入
◆ 輸出短路保護
◆ 安裝方便
◆ 散熱效果好
◆ 高可靠性,長壽命設計
條件:除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。
  • 產品詳情

特性:

◆ 高低電壓輸入可選

◆ 2倍,4倍電壓輸入

◆ 輸出短路保護

◆ 安裝方便

◆ 散熱效果好

◆ 高可靠性,長壽命設計


條件:除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。


輸入特性:

電壓范圍:

12VDC(額定值)       9-18 VDC

24 VDC(額定值)      18-36 VDC

48 VDC(額定值)      36-72 VDC

110VDC(額定值)     66-154 VDC

600VDC(額定值)     400-800 VDC


輸出特性:


電壓精度±2%
電壓調整率(主路)

±0.5%

負載調整率(主路)
±0.5%
電流限制點120%(Typ)
輸出電流4-40A任選
輸出電壓5-48V
功率200-300w


一般特性:


工作頻率
100 - 200 KHz
絕緣電阻
200 MΩ
絕緣強度
輸入-輸出
>1500  VDC
輸入-外殼>1050  VDC
輸出-外殼>500 VDC
環境特性工作殼溫工業品-25 - +85℃
軍 I
-40 - +85℃
軍 II-55 - +85℃
存儲溫度
工業品-45 - +105℃
軍品-55 - +105℃


保護特性:

1、輸入欠壓保護

2、輸出過壓保護

3、過溫保護

4、輸出過流保護

5、輸出短路保護


型號:


輸入電壓(Vac)
輸入電壓(范圍)輸出電壓 (Vdc)輸出電流 (A)紋波pk-pk(mv)效率 (Typ)型號
單路2418-362412.5
200
89%MDG300-24S24
48
36-722412.520089%MDG300-48S24
11066-154122512088%MDG300-110S12
11066-1542412.520089%MDG300-110S24
600400-80024
12.5200
89%MDG300-600S24
雙路2418-3605&1210&1080&20084%

MDG170-24D05&12

24
18-3605&2410&5100&20084%MDG170-24D05&24
2418-3612&248&4120&20085%MDG200-24D12&24

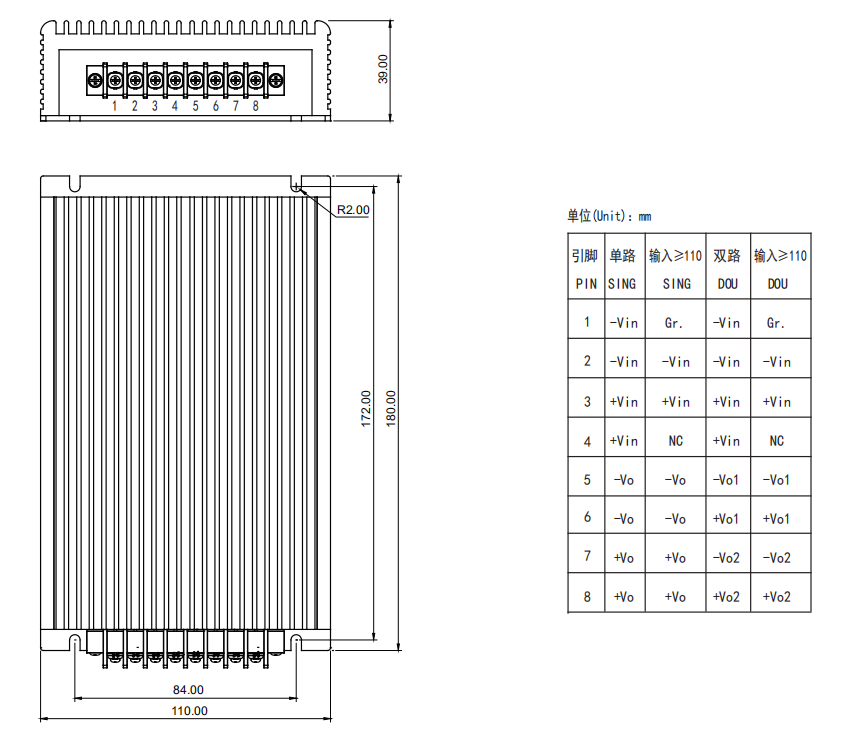

外型尺寸與引腳定義:
